震旦复印机转印轴套更换方法及注意事项

作者:广东震旦复印机总代理 来源:http://www.fyjzd.com 时间:2017-01-03 10:33:55 次数:

震旦复印机转印轴套更换方法及注意事项,具体步骤及详情请见本文,更多技术问题请咨询:4000600993
    震旦复印机转印轴套更换方法及注意事项,不同系列型号的复印机,所用的转印辊轴套都是不一样的,下面整理了三个系列能通用的转印辊轴套及对应的型号,大家可以记录一下:

       AD166/216/168/218转印辊轴套:04014034R70600N

       AD199/219/239转印辊轴套:0401A0XXPP6H00N

       AD258/358/288/368/289/369/429转印辊轴套:0401A1UDR70500N


    更换机型以AD219系列为例

    准备工具:十字螺丝刀  6*200,一字螺丝刀 0.1*10,液体润滑油1瓶,转印轴套N系列

       1、调取零件轴套,取下转印辊组件

       2、由左侧开始更换

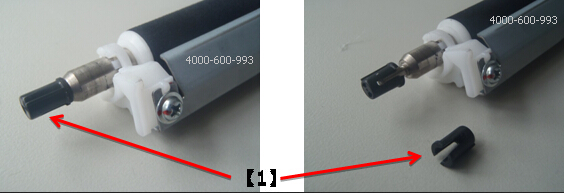

    首先拆除两端黑色卡扣【1】,拆除卡扣是注意不要过于用力,避免损坏。


震旦复印机转印轴套更换方法及注意事项-广东震旦


       3、拆除螺丝分解铁板轴套。

    注意:

    拆除一端后,不要用力分解,避免另一端断裂

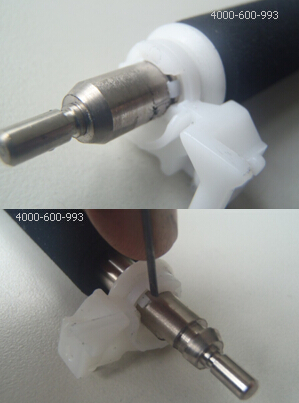

       4、拆除轴套。

    拆除轴套时,使用小一字螺丝刀,翘起轴套卡扣,周围共有有三个。

    注意:

    翘起时不要过于用力,造成断裂无法固定轴套位置。


震旦复印机转印轴套更换方法及注意事项-广东震旦


       5、拆除右侧轴套。

    拆除轴套时,首先取下黑色卡扣、齿轮、拆除固定螺丝分解转印。

    注意:

    拆除齿轮时注意卡扣,不要过于用力,避免断裂。

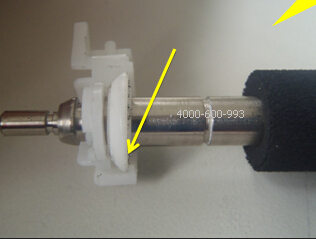

       6、拆除更换轴套。

    注意:

    更换两端轴套时注意方向。


    提示:

    安装轴套和间隙轮时注意安装位置,间隙轮要卡在轴套的内部,然后再套入转印轴上。


震旦复印机转印轴套更换方法及注意事项-广东震旦


    导纸铁板安装完成后,注意安装位置,如果安装过于朝上,会出现铁板粘粉,纸张背面有黑边现象安装时注意上下调整安装完成后,如果出现异响加入液体润滑油,半滴即可。
